kurzentschlossen hab ich heute ein weiteres Projekt beendet und will es euch nun als HowTo vorstellen.
Da mir viele Ideen im Kopf umherschwirren werde ich in Zukunft versuchen alle meine Projekte unter der Rubrik Tausend Projektideen mit Leds ins Netz zustellen und hoffe damit einige Anregungen zum Selbstbauen zu schaffen.
Mein erstes Projekt war Pimp my kitchen.
Nun aber zu meinem neusten:
Grund für das Schnellprojekt war, als ich gestern des Nachts wach wurde, um einem Bedürfniss nachzukommen, war es nun aber so dunkel, das ich nicht sah wo ich genau hinlief und trampelte und polterte (natürlich im Dunkeln) durchs Zimmer.
Ungünstig dabei war, Frau und Kind waren nun auch Wach, nur jedoch nicht aus dem selben Grund wie ich. Na schön, hatte nur ne Stunde gedauert, dann kehrte wieder Ruhe ein. Warum auch immer, ich wurde in der Nacht nochmal wach, nur diesmal wollte ichs besser machen und tat die Nachttischlampe an und ging.
Ich kam dann erleichtert wieder ins Bett, wo meine Frau vorwurfsvoll Schnaufend sich im Bett wälzte. Es war zu hell und Frau und Kind waren wieder wach.
Also leichtes Nachtlicht zum ein und ausschalten muss her. Hab dann heute früh vorhandene Materialen zusammengezählt und mich hingesetzt, um schnell was zusammen zu schustern.
Benötigte Materialien:
Kupferleitungen
6 blaue SMD-Leds
1mal 6 V 300 mA Netzteil
4mal 100 ohm 1/4Watt
Kupferlackdraht
Lötkolben
Lötzinn
Dremel (mit Diamantfräsen)
4mal Teelichthalter
Akkuschrauber
Lochkreissäge
1mal Reststück Laminat
1mal Sekundenkleber
Alle Materialien
Vorhanden:6V Spannungsversorgung
Angaben SMD-Led: 3,4V 20mA
R=U/I R= 3 V / 60 mA = 50 Ohm
Drei Leds parallel á 20 mA, macht zusammen 60 mA (pro Nachtlicht, werden ja zwei)
Wenn zwei 100 Ohm Widerstände parallel geschalten werden, ergeben sich dann 50 Ohm daraus.
Das Netztteil wird dann mit 120 mA belastet, 300 mA wären drin.
Diesen Weg wählte ich, weil dass das war was ich noch da hatte.
Zur Schaltung die sieht so aus:
1. 2 Teelichtgläser mit einem Dremel und Diamantfräsereinsatz mittig ein Loch bohren, zum Durchführen der Leitungen für die Led im oberen Bereich.
Der durchbohrte Boden eines Teelichtglases
Bild mit Boden und Deckel
4. SMD-Leds und Widerstände mit Sekundenkleber in gewünschter Position fixierern
5. Die Bauteile nach Schaltplan verdrahten, Verbindungen mit dem Lackdraht und Lötzinn herstellen (in Zukunft werd ich wohl keine SMDs mehr verbauen)
6. Die Teelichter mit den Leds auf den Kreisboden kleben, ein Teelicht als Deckel oben drauf kleben
7. Die Leitungen der Teelichter, sorry sinds ja nicht mehr, also der Nachtlichter mit der Leitung am Trafo verbinden (Achtung richtige Polung unbedingt vorher Prüfen), geht mit Lüsterklemmen aber wenn der Lötkolben einmal heiss ist kann auch gelötet werden
8. Zimmerbeleuchtung ausmachen Nachtlichter anmachen und Staunen
Fertig (die Nut und die Widerstände sind von unten zu sehen)

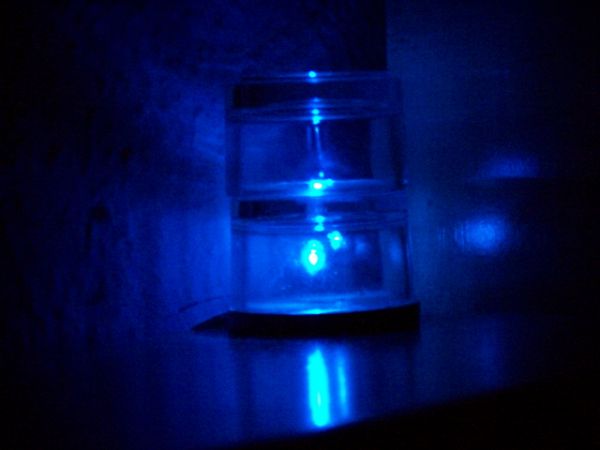

so siehts Aufgebaut und in Funktion aus:
Als Resultat hatte ich eigentlich weniger erwartet. Meine Vorstellungen wurden also positiv übertroffen, hätte keine Led mehr sein dürfen, weils sonst zu hell für den Zweck der In-der-Nacht-geh-unbemerkt-aufs-Klo-leuchte wäre.
Den Segen meiner lieben Frau hab ich auch bekommen.
