LED Panel dimmen - Busch 6523 U-102

[sschuerg]

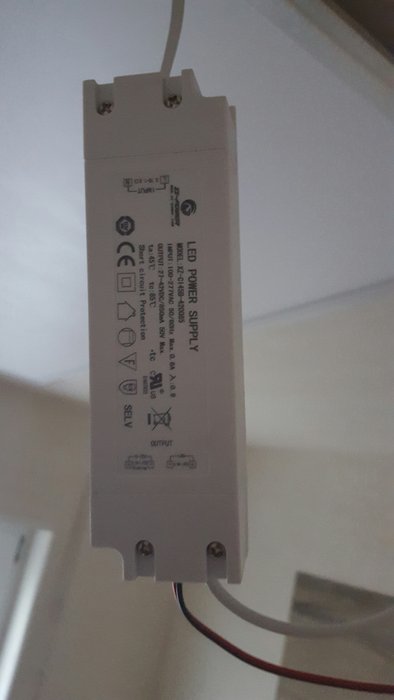

Möchte LED Panel (120x60cm, 72 Watt, dimmbar, https://www.dimay-led.de/led-panel/led- ... kl-treiber) mit einem UP-Dimmer von Busch-Jaeger (Busch 6523 U-102) dimmen. Das Panel wird mit 2 Netzteilen betrieben (--> Anhang)

Das LED flackert jedoch im niedrigen Watt-Bereich und lässt sich nicht vernünftig dimmen.

Habe ich es einfach falsch angeschlossen oder wo liegt das Problem? Helfen mir die "Dimmer-Ausgänge" an den beiden Netzteilen. Muss ich das Netzteil austauschen? Kommt ein anderer UP-Dimmer in Frage?

Im DIMAY Shop wird folgender Dimmer als passend angeboten - ist aber leider kein Unterputz https://www.dimay-led.de/0-10v-dimmer-i ... ax-800watt
Wer kann helfen? Danke.

[Handkalt]

Hallo sschuerg,

die "Dimmer-Ausgänge" sind offenbar ein Anschluss für ein 0-10V Steuersignal, über das der Treiber dimmbar ist. Ohne Gewähr: funktionieren müsste ein elektronisches Potentiometer (Busch-Jaeger 2112U-101). Allerdings brauchst Du dafür zusätzlich zur Stromleitung zwei Steuerleitungen.

Die Alternative wäre, den vorhandenen 0-10V-dimmbaren Treiber durch einen phasenabschnitt-dimmbaren zu ersetzen. Das funktioniert aber nicht so gut wie 0-10V und wird eher schwierig, wegen der ungewöhnlichen 850 mA Stromstärke des Orginaltreibers.

-Handkalt

[sschuerg]

Danke.

Das mit den 2 zusätzlichen Steuerleitungen wird eher schwierig.

Gibt es einen Vorschlag für neuen Treiber - könnte das dann ja mal testen.

Wie sieht es mit einer Funklösung und Fernbedienung aus - ist das eine Möglichkeit (wenn auch nicht bevorzugt weil man irgendwann viel zu viele Fernbedienungen hat)?

[Achim H]

Gibt es einen Vorschlag für neuen Treiber

Sehr dicht dran wären (alle Links zu Elpro)
Meanwell LPF-40D-48.
(28,8 - 48V @ 840mA). Dimmbar per PWM (10V), 1-10V Steuerspannung oder Poti (100k).
Effizienz: 89%

Meanwell NPF-40D-48.
(28,8 - 48V @ 840mA). Dimmbar per PWM (10V), 1-10V Steuerspannung oder Poti (100k).
Effizienz: 90%, niedrigerer Ripple. Kostet aber 80 Cent mehr.

Alle Preise @ Elpro sind Netto (zuzüglich 19% MwSt. + Versandkosten).

[Handkalt]

Nützt nichts, wir brauchen einen phasenabschnitt-dimmbaren.

-Handkalt

[Achim H]

Funk- bzw. IR-Dimmer gibt es auch in der Form, die wie ein Unterputz Lichtschalter montiert werden. Wir brauchen doch nur einen Aktor (Empfänger), der aus dem Funk- bzw. IR-Signal eine 1-10V Steuerspannung generiert, mit dem die entsprechenden Konstantstromquellen gedimmt werden.

Busch Ferncontrol (IR: Handsender, Wandsender, Empfänger mit 1-10V Ausgang) dürfte etwas zu teuer sein.
Busch WaveLine --> keine Ahnung, was das Dingens abgibt.

Möglicherweise gibt es ähnliche Dimmer von anderen Mitbewerbern:
Eltako, Gira, Mertens, usw.

[sschuerg]

hätte ja nicht gedacht, dass es so schwierig ist

Funk UP-IR-Dimmer habe ich jetzt keine gefunden. Der Busch ist ja wirklich übelst teuer.

Treiber mit passenden Leistungsdaten und phasenabschnitt habe ich jetzt auch keine gefunden.

Was wäre mit irgendwelchen Zwischengeräten wie z.B. http://www.led-shop.com/LED-Dimmer-Phas ... tt-PWM-15A.

Zur Not muss ich das Panel in die Garage hängen und mir ein Neues suchen. Für das Badezimmer ist es ungedimmt definitiv zu hell
- das verkraften die Augen am frühen morgen nicht

Vielleicht hat ja noch jemand eine Idee

[Handkalt]

Nein, einen PWM-Dimmer darfst du auf keinen Fall der KSQ nachschalten!

Wenn es OK ist, dass die Maximalhelligkeit etwas geringer ist, kannst du auf eine (leichter erhältliche) KSQ mit 700 mA wechseln, z. B. eine PCD-40 könnte funktionieren.

Hinweis: die Verbindung zwischen KSQ und Panel nur anschließen, wenn die 230 V abgeschaltet sind. Sonst kann das Panel beschädigt werden.

-Handkalt

[sschuerg]

100 Punkte für Handkalt

Habe heute den Test mit dem vorgeschlagenen PCD-40 Netzteil gemacht - und das dimmen funktioniert einwandfrei.

Das Panel könnte sogar noch ein wenig dunkler dimmen - aber funktioniert auf jeden Fall - und ist immernoch sauhell - trotz 700mA.
