Großes Problem mit LED VU Meter

Cyberwurm · Sa, 26.06.10, 11:03

Hallo Leute!

ich habe folgende Schaltung nachgebaut:
http://www.videocafe.onpw.de/index.php? ... meter.html

Jedoch leuchten beim Anschliessen der 12 V Stromquelle alle LED's ein bisschen( nicht vollständige Helligkeit), und auf das Audiosignal ziegt sich keine Reaktion.

Kann mir bitte jemand helfen, die Schaltung doch noch zum laufen zu bringen? an was könnte es liegen ?

MFG

Cyberwurm

dussel · So, 27.06.10, 00:07

Ohne Bild von der Ober- und Unterseite der Schaltung ist Dir nur sehr schwer zu helfen!

Cyberwurm · So, 27.06.10, 12:02

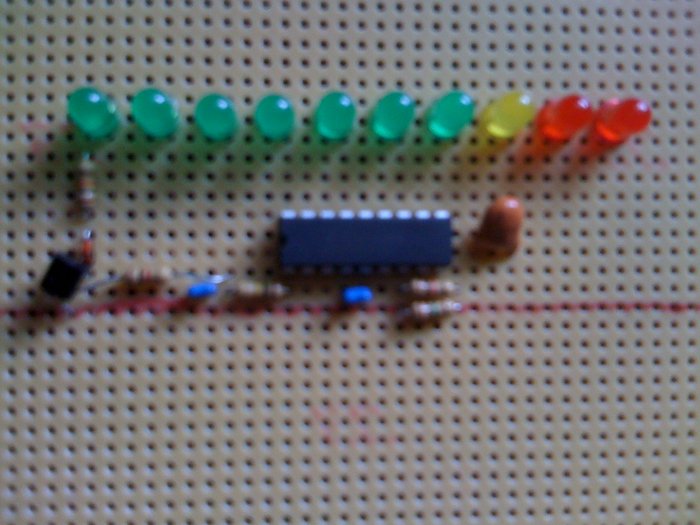

Hier sind die Bilder der Ober- und Unterseite der Schaltung; sorry für die schlechte qualität...

Achim H · So, 27.06.10, 17:25

Hier sind die Bilder der Ober- und Unterseite der Schaltung; sorry für die schlechte qualität...

Nee Du, so eine schlechte Bildqualität ist nicht entschuldbar. Wie soll man denn darauf was erkennen?
Bitte neu machen (die von Dir verlegten Leiterbahnen sind wichtig und genau dieses sollten scharf dargestellt sein). Und wenn Du schon dabei bist, die Oberseite bitte auch noch einmal scharf ablichten.

samson · So, 27.06.10, 17:44

Ohhje .... für ne Laterna Magica ganz gute Bilder

aber ansonst ... ganz schnell wegstecken und wie schon hier erwähnt bitte noch mal .

Ansonsten lt . Deiner Beschreibung würde ich ich aus der Ferne nen Problem mit ner Masse ( fehlend oder irgendwo einmal zu viel ) vermuten .

Aber das wie gesagt nur ne Vermutung anhand Diener Beschreibung .

Cyberwurm · So, 27.06.10, 18:10

Ok, entschuldigung

bis in 5 minzten hab ich neue bilder

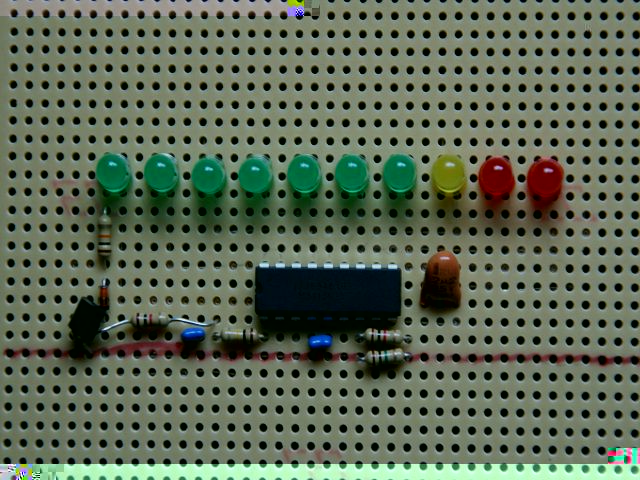

EDIT:// Hier sind die Bilder...
mit ner Spiegelreflexkamera doch etwas schärfer als mit iPhone

samson · So, 27.06.10, 18:52

Uhhhje ... zwar bessere Fotos aber nicht wirklich was eindeutig zu erkennen .

Aber wenn ich richtig schaue .... hast Du die Masseanschlüsse am Ic korrekt angeschlossen ????? weil ich meine das ich zumindest PIN 2 nicht an Masse hängt.

Du brauchst am IC 5 mal Masse ..... PIN 2,4 und 8 und PIN 6 und 7 .

TomTTiger · Mo, 28.06.10, 06:00

Du brauchst am IC 5 mal Masse ..... PIN 2,4 und 8 und PIN 6 und 7 .

Falsch

Pin 6 und 7 liegen über R1 (10k) an Masse, nicht direkt.... (zumindest nach Schaltplan soll das so sein)

Grüße
Tom
